真空濾油機的結構圖

真空濾油機的工作原理：

真空濾油機又稱真空高效濾油機,濾油機,真空凈油機。是一款用途廣泛除雜除水有效的設備。國內電廠、電站、電力公司、冶金、石化、機械、交通、鐵路等行業主要過濾設備。真空凈油機是根據水和油的沸點不同原理而設計的，它由真空加熱罐精濾器、冷凝器、初濾器、水箱、真空泵、排油泵以及電氣柜組成的。真空泵將真空罐內的空氣抽出形成真空，在大氣壓強的作用下，經過有入口管道進入初濾器，清除較大的顆粒，然后進入加熱罐內，經過加熱等40~75℃的油通過自動油漂閥。經過加熱后的油液通過噴翼飛快旋轉將油分離成半霧狀，油中的水份急速蒸發成水蒸氣并連續被真空泵吸入冷凝器內。進入冷凝器的水蒸氣經冷卻后再返原成水放出，在真空加熱罐內的油液，被排油泵排入精濾器通過濾油紙或?yàn)V芯將微粒雜質過濾出來，從而完成真空濾油機迅速除去油中雜質、水份、氣體的全過程，使?jié)崈舻挠蛷某鲇吞幣懦鰴C(jī)外。

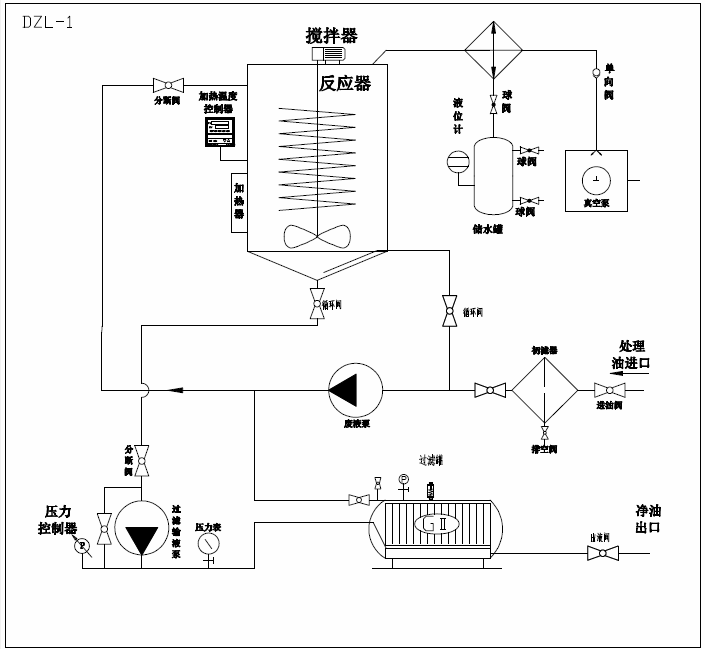

真空濾油機的結構圖：

真空濾油機結構復雜，需要幾十個步驟才能得到干凈的油品。

恩氏過濾設備種真空濾油機包括雙級真空濾油機和單級真空濾油機。可過濾變壓器油、液壓油等潤滑油。隨著工業技術的提升真空濾油機對水和雜質得過濾越來越高，可達98%以上。
