板框濾油機用途和特征
用途
板框壓力式濾油機主要用于電廠、電站、工礦企業的變電所(室)潤滑油庫、拖拉機站、石油、化工、冶金、國防工業等單位過濾變壓器油、透平油、真空液壓油、極壓齒輪油、機械油及其它潤滑油中的水份和雜質，是真空凈油機、透平油過濾機用于前置初過濾的理想設備。
因受齒輪結構及裝置結構的限制，對高粘度的油液不適用；對汽油、煤油等無滑性的油類，可根據用戶需要選用特殊材料用配用特種電機。當油液粘度較大時，應先將油加熱（如采用我廠生產的 DJL 系列加熱裝置），以降低油液粘度而便于過濾。如油液太臟，可先采用沉淀的方法，將大量的雜質除去后再用本濾油機進行過濾。
LY 型設計的全新型板框壓力式濾油機，通過配備特殊推進式油泵，其 吸程和對油的粘度的適用范圍比原來提高了一倍以上，噪音也在原來的基 礎上有很大程度的降低。
主要結構特征

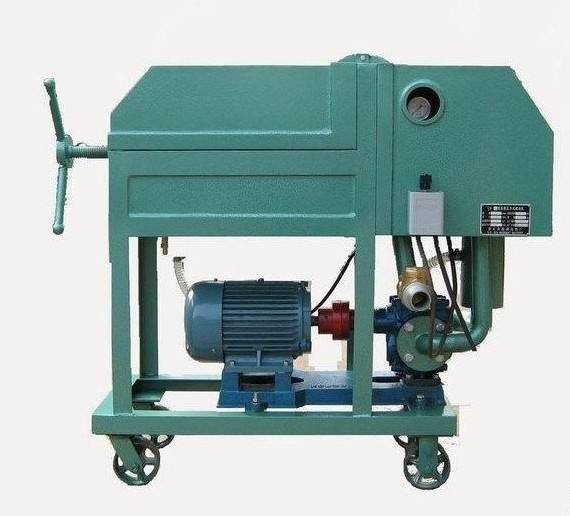

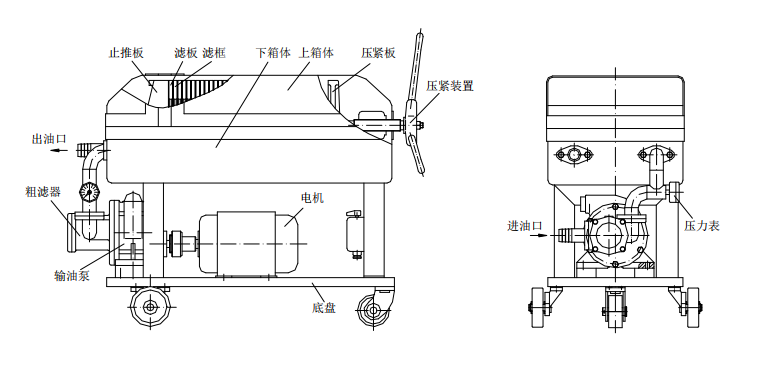

濾油機是由過濾床，輸油泵和粗濾器等部分組成的可移動裝置。 過濾床是一種連續操作的，在壓力作用下向側面過濾的過濾器組壓入 臟油，它是由成套的順序交替排列的濾板和濾框以及包括有手動螺旋壓緊 裝置、壓緊板的機構組成。濾板和濾框的側面有“耳子”支撐于機架的托 板上，濾板和濾框間襯有作為過濾介質的濾紙或濾布，借壓緊裝置的壓力， 將濾板和濾框壓緊在固定的止推板和濾框之間的濾紙或濾布，起過濾作用。
在濾板和濾框相應位置上設有兩個通液孔，當壓緊后構成為兩條完整的通 道，耳子呈三角形的一邊導入臟油，經過濾室過濾后，從另一邊相應通道 （在耳子呈扇形的一邊）引出干凈的油。 過濾時臟油經輸入通道分配到各個濾框內，通過濾紙后進入濾板的通 液孔，潔凈的油匯集于輸出通道內，排出機外。而臟物留在濾紙表面上， 臟油中的少量水份被濾紙中的毛細管吸收，當濾紙表面的濾渣逐漸增厚及 濾紙中的水份含量增多，過濾阻力增加，當增加到一定程度（一般為 0.2~0.35Mpa）應停止過濾，更換或清洗濾紙，再繼續使用。 齒輪泵與電動機用彈性橡膠墊聯接，為避免壓力過高造成機械事故， 在油泵的下部設有安全閥（產品出廠時已調節到規定的最高壓力 150%PN）。 根據用戶需要可將安全閥設定在較低的數值上，但一般不允許調節到超過 規定的最高壓力值。
齒輪泵和電動機裝在過濾床的下面，油泵輸出的液體通過排送管、止 推板輸送到過濾部分。 齒輪泵的齒輪由滾動軸承支承，它是靠油泵本身輸送的油液來潤滑的。 粗濾器安裝在油泵的吸入端，它的作用是防止大顆粒雜質進入油泵，
板框濾油機的結構簡單，使用范圍廣，價格比真空濾油機低，是中小企業的首選。
