真空抽氣機組

固定式真空抽氣機組作用

重慶市恩氏過濾機固定式抽氣機組是專為電廠、電站、工礦企業的變電站（所）、大型變壓器廠、GIS金屬SF6絕緣氣體高壓開關廠、CT/PT互感器廠等單位設計制造，用來對變壓器、CT/PT互感器、GIS金屬SF6絕緣氣體高壓開關、變壓器有載分接開關、高壓真空開關等設備的真空抽吸。該機組采用前級雙旋片真空泵和后級羅茨泵組成雙極真空抽氣機組。
真空抽氣機組為移動式框架結構，為敞開放置式，配有可拆卸移動車輪和吊耳，以方便移動和吊裝，具有高真空抽吸功能、能在短時間內使抽吸對象達到1Pa極限真空，全進可配置，效率高能耗少。
功能及結構特點：
1、結構和形式：敞開放置式，安裝有移動車輪可拆卸，車輪耐用并且不會破壞環氧地坪表面，移動車輪必須能夠承受該機的總量，運動靈活，在移動時不會出現故障。另外整機焊接有起吊吊耳。
2、控制系統動作靈敏準確，安全可靠，噪音低，符合國標規定；
3、隨機可配進口皮拉尼數顯真空計（選配），測量范圍：1.0×105～－0.1 Pa ，真空計便于更換或拆卸；
4、抽氣真空度可設定下限，能夠實現工藝抽氣真空度的自動控制和手動控制；
5、配置有電源線，機組可選具有帶盤式電纜收緊裝置；
6、設置1個抽空口，抽空管徑為N40（1個），抽空口與抽空管采用接頭連接，方便快速拆卸，同時須保證了密封性。
7、 配套機組與變壓器產品抽真空用鋼絲波紋軟管（DN40）1根，連接法蘭為可轉動，且便于快速連接。
8、 配置自動排放廢氣廢水的裝置。
9、 配置有真空表，可精確顯示系統真空，
10、機組配有安全接地螺栓。
11、結構緊湊，控制了整體重量，同時加大移動車輪尺寸，要求機組整體能1人靈活推動。
12、 真空系統由前級真空泵和羅茨泵組成，真空泵和羅茨泵要求為原裝進口。按設計經驗選擇最佳的真空泵及羅茨泵配比，保證最大抽氣速率。

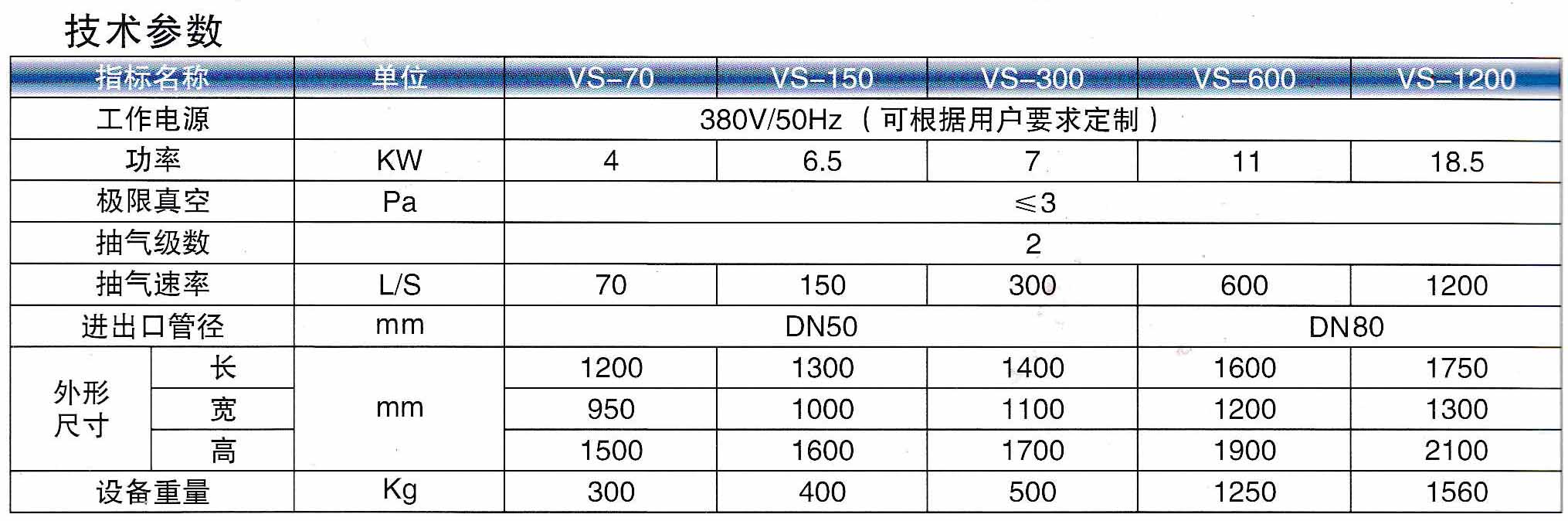

真空抽氣機組技術參數

設備外形尺寸和設備重量僅供參考，隨著產品的不斷發展以實物為準。
